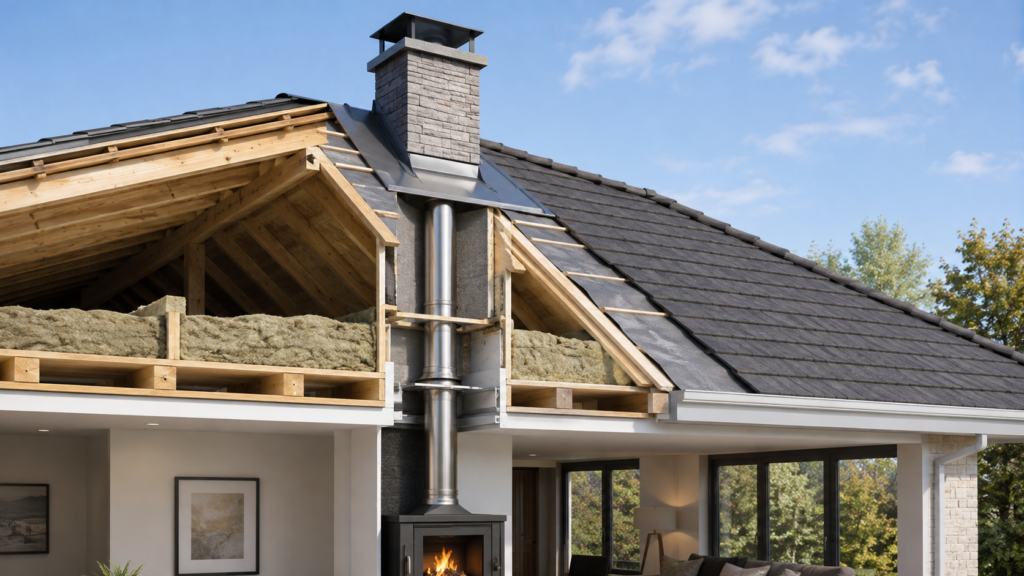

Przejście przewodu kominowego przez strop, warstwy izolacyjne i połać dachową należy do najbardziej wymagających fragmentów całej instalacji. W jednym miejscu spotykają się elementy pracujące w różnych temperaturach, materiały o odmiennej rozszerzalności, konstrukcja nośna budynku, izolacja termiczna oraz warstwy odpowiadające za szczelność dachu. Błąd wykonany w tym obszarze może prowadzić do zawilgocenia, powstawania mostków termicznych, pękania wykończenia albo nadmiernego nagrzewania sąsiednich materiałów.
Prawidłowo zaprojektowany komin systemowy nie powinien być traktowany jako pojedyncza rura przeprowadzona przez przypadkowo wykonany otwór. Jest kompletną instalacją, której elementy muszą zostać dobrane do urządzenia grzewczego, konstrukcji budynku i warunków występujących w miejscu montażu.
Najważniejsze decyzje warto podjąć jeszcze przed wykonaniem stropu i więźby dachowej. Pozwala to zachować odpowiednie miejsce na przewód, uniknąć kolizji z elementami nośnymi i przygotować detale umożliwiające kontrolowaną pracę termiczną całego układu.
Dlaczego przejście komina przez przegrodę jest miejscem szczególnie wymagającym?
Przewód kominowy zmienia temperaturę podczas każdego cyklu pracy urządzenia. Po rozpaleniu jego elementy stopniowo się nagrzewają, a po wygaszeniu ponownie stygną. Powtarzające się zmiany temperatury powodują rozszerzanie i kurczenie materiału.
Strop, dach oraz warstwy wykończeniowe nie pracują w identyczny sposób. Jeżeli komin zostanie sztywno połączony z przegrodą bez uwzględnienia jego ruchów, w miejscu przejścia mogą powstawać naprężenia. Ich skutkiem bywają pęknięcia tynku, deformacje obróbek lub rozszczelnienie połączeń.
Drugim zagadnieniem jest temperatura powierzchni przewodu. Jej wartość zależy od konstrukcji komina, rodzaju izolacji, parametrów spalin i sposobu użytkowania urządzenia. Materiały znajdujące się w sąsiedztwie muszą być rozmieszczone zgodnie z wymaganiami konkretnego systemu.
Znaczenie ma również szczelność przegrody. Dach i strop oddzielający ogrzewane pomieszczenie od zimnego poddasza powinny ograniczać przepływ wilgotnego powietrza. Nieprawidłowe wykonanie przejścia może stworzyć drogę, przez którą para wodna przedostanie się do chłodniejszych warstw i zacznie się skraplać.
Przejście musi więc jednocześnie uwzględniać bezpieczeństwo termiczne, ruch elementów, szczelność powietrzną, ochronę przed wodą oraz możliwość późniejszej kontroli.
Jak zaplanować położenie komina względem konstrukcji stropu?
Najkorzystniejsza lokalizacja to taka, która pozwala poprowadzić przewód możliwie pionowo i nie wymaga ingerencji w elementy nośne. W stropie należy przewidzieć otwór o wymiarach wynikających z konstrukcji systemu i wymaganej przestrzeni wokół niego.
Nie powinno się wycinać belek, żeber ani innych elementów konstrukcyjnych bez odpowiedniego projektu. Przesunięcie komina na etapie wykonawczym często prowadzi do powstawania dodatkowych kolan, zmian osi i trudnych do uszczelnienia połączeń.
Jeżeli przewód ma przechodzić przez kilka kondygnacji, wszystkie otwory powinny być ustawione w jednej osi. Nawet niewielkie przesunięcie może utrudnić montaż oraz powodować konieczność stosowania elementów zmieniających kierunek.
Trzeba również ustalić sposób podparcia. Komin nie powinien opierać się przypadkowo na warstwach wykończeniowych ani przenosić obciążeń w sposób nieprzewidziany przez jego konstrukcję. Ciężar poszczególnych odcinków powinien być przekazywany przez elementy przeznaczone do tego celu.
Ważny jest dostęp do połączeń. Zabudowanie miejsca przejścia w sposób uniemożliwiający kontrolę może utrudnić wykrycie przesunięcia, zawilgocenia lub uszkodzenia izolacji.
Jak zachować bezpieczeństwo w pobliżu materiałów wrażliwych na temperaturę?
W konstrukcji stropu i dachu mogą znajdować się drewno, folie, izolacje, płyty wykończeniowe i inne materiały o różnych właściwościach. Nie można zakładać, że każda izolacja termiczna nadaje się do bezpośredniego stosowania przy przewodzie kominowym.
Wymagane odległości i sposób wykonania przejścia powinny wynikać z dokumentacji zastosowanego rozwiązania. Znaczenie ma nie tylko temperatura spalin, ale również konstrukcja przewodu, grubość izolacji oraz warunki, do których został przeznaczony cały System kominowy.
Przestrzeni wokół komina nie należy wypełniać przypadkowymi materiałami montażowymi. Produkt stosowany w przegrodzie powinien posiadać właściwości odpowiadające warunkom występującym w tym miejscu.
Szczególnej uwagi wymagają drewniane elementy więźby. Krokiew lub belka nie powinna znajdować się w miejscu, które uniemożliwia zachowanie wymaganego układu przejścia. Próba dopasowania przewodu do gotowej konstrukcji często kończy się nadmiernym zbliżeniem komina do drewna albo zastosowaniem nieplanowanych zmian kierunku.
Bezpieczeństwo nie polega wyłącznie na odsunięciu widocznych elementów. Trzeba uwzględnić także materiały ukryte pod zabudową, warstwy izolacyjne oraz części konstrukcji przebiegające w pobliżu przewodu.
Jak zachować ciągłość izolacji i szczelność powietrzną?
W nowoczesnym budynku warstwa izolacyjna oraz paroizolacja tworzą ciągłą osłonę oddzielającą ogrzewane wnętrze od chłodniejszego otoczenia. Każde przejście instalacyjne narusza tę ciągłość i wymaga wykonania odpowiedniego detalu.
Jeżeli wokół komina pozostaną nieszczelności, ciepłe i wilgotne powietrze może przedostawać się do konstrukcji dachu. Po zetknięciu z chłodnymi warstwami para wodna zacznie się skraplać. Wilgoć może wtedy gromadzić się w izolacji, na elementach drewnianych lub pod pokryciem.
Uszczelnienie nie może ograniczać ruchów termicznych przewodu. Detal powinien jednocześnie zamykać drogę przepływu powietrza i umożliwiać niezależną pracę komina. Sztywne połączenie może wyglądać poprawnie bezpośrednio po wykonaniu, ale z czasem ulec rozszczelnieniu.
Trzeba też unikać tworzenia mostka termicznego. Jeżeli izolacja budynku zostanie przerwana na dużej powierzchni, w pobliżu przejścia może dochodzić do wychładzania wewnętrznych powierzchni. Objawem mogą być miejscowe różnice temperatur, wilgoć albo przebarwienia.
Projekt powinien dokładnie określać sposób zakończenia kolejnych warstw. Inaczej wykonuje się ochronę termiczną, inaczej szczelność powietrzną, a jeszcze inaczej zabezpieczenie przed wodą opadową.
Jak wykonać przejście przez połać dachową?
Przejście przez dach musi chronić wnętrze budynku przed opadami, śniegiem i wodą spływającą po pokryciu. Obróbka powinna zostać dopasowana do rodzaju dachu, kąta nachylenia połaci oraz kształtu zewnętrznej części komina.
Woda nie może zatrzymywać się po stronie znajdującej się powyżej przewodu. Detal powinien umożliwiać jej swobodny odpływ i kierować ją na powierzchnię pokrycia. Niewłaściwie ukształtowane połączenie może tworzyć miejsce gromadzenia liści, śniegu i zanieczyszczeń.
Sama widoczna obróbka nie zapewnia pełnej ochrony. Pod pokryciem znajduje się warstwa wstępnego krycia, która również powinna zostać prawidłowo połączona z przejściem. Woda przedostająca się pod dachówkę lub inne pokrycie nie może spływać bezpośrednio do warstwy izolacyjnej.
Ważne jest zachowanie możliwości ruchu komina. Obróbka nie powinna blokować rozszerzalności ani przenosić sił na delikatne elementy pokrycia.
Miejsce przejścia należy także skoordynować z układem paneli fotowoltaicznych, okien dachowych i komunikacji serwisowej. Komin powinien pozostać dostępny do kontroli i czyszczenia, a jego obróbki nie mogą być zasłonięte w sposób utrudniający ocenę szczelności.
Jakie znaczenie ma wysokość części znajdującej się ponad dachem?
Odcinek komina wyprowadzony ponad połać jest narażony na działanie wiatru, opadów, śniegu oraz zmian temperatury. Im większa jest jego wysokość nad ostatnim podparciem, tym większe znaczenie ma stabilność konstrukcji.
Zakończenie powinno znajdować się w miejscu umożliwiającym prawidłowe rozpraszanie spalin. Na warunki pracy wpływa kształt dachu, położenie kalenicy, wyższe części budynku oraz przeszkody znajdujące się w otoczeniu.
Jeżeli wylot znajduje się w strefie niekorzystnych zawirowań, rozwiązaniem może być właściwie dobrane przedłużenie komina. Taka modyfikacja powinna jednak uwzględniać obciążenie wiatrem, sposób mocowania i właściwości termiczne dodatkowego odcinka.
Nie należy stosować przypadkowej rury różniącej się konstrukcją od pozostałej części instalacji. Nieizolowany fragment może intensywnie się wychładzać i sprzyjać kondensacji.
Zwiększenie wysokości nie rozwiązuje też wszystkich problemów z ciągiem. Przyczyną trudności może być zbyt mały przekrój, niedrożność, brak powietrza do spalania albo źle wykonane przyłącze. Przed zmianą zakończenia warto sprawdzić cały układ.
Jak modernizować przejście istniejącego komina?
W starszym domu przejście przez strop lub dach może nie odpowiadać wymaganiom nowego urządzenia. Przewód bywa nieszczelny, ma nieregularny przekrój albo bezpośrednio styka się z elementami wykończeniowymi.
Pierwszym etapem powinna być ocena stanu całej konstrukcji. Należy sprawdzić kanał od podstawy aż do wylotu, a nie tylko widoczne fragmenty w pomieszczeniu i na dachu.
Jeżeli trzon jest stabilny, możliwe bywa zastosowanie rozwiązania takiego jak Wkład kominowy. Nowy przewód wewnętrzny poprawia szczelność i pozwala dostosować instalację do parametrów urządzenia bez rozbierania całego komina.
Montaż wkładu nie usuwa jednak automatycznie problemów występujących w obrębie przejścia dachowego. Obróbki, izolacja, połączenia z warstwami szczelnymi i stan zakończenia nadal wymagają kontroli.
Jeżeli podczas modernizacji zmienia się średnica lub sposób pracy przewodu, trzeba ponownie ocenić jego przejście przez wszystkie przegrody. Nie można zakładać, że detal wykonany dla starej konstrukcji będzie odpowiedni dla nowego systemu.
W przypadku poważnych uszkodzeń albo niekorzystnej lokalizacji bardziej racjonalne może być wykonanie niezależnego komina prowadzonego na zewnątrz budynku.
Dlaczego kompensacja wydłużeń termicznych jest ważna?
Elementy stalowe zmieniają długość pod wpływem temperatury. Skala ruchu zależy od długości przewodu, temperatury pracy oraz sposobu połączenia poszczególnych części.
Jeżeli komin zostanie sztywno zablokowany w stropie i dachu, powstające siły mogą oddziaływać na połączenia, mocowania oraz obróbki. W efekcie może dojść do deformacji, rozszczelnienia albo pękania materiałów wykończeniowych.
Konstrukcja powinna umożliwiać przewidziany ruch w określonym kierunku. Podpory i obejmy muszą stabilizować przewód, ale nie mogą przypadkowo blokować jego pracy termicznej.
Szczególnym błędem jest zalewanie przestrzeni wokół komina sztywnym materiałem bez sprawdzenia wymagań systemu. Takie rozwiązanie może pozornie usztywnić przejście, lecz podczas nagrzewania powodować koncentrację naprężeń.
Ruch termiczny należy uwzględnić również przy obróbce dachowej. Połączenie musi pozostać szczelne mimo powtarzających się zmian położenia elementów.
Jakich błędów unikać podczas wykonywania przejścia komina?
Jednym z najczęstszych problemów jest wykonywanie otworu dopiero po zakończeniu konstrukcji stropu lub dachu. Prowadzi to do przypadkowego położenia przewodu, kolizji z elementami nośnymi i niepotrzebnych zmian kierunku.
Drugim błędem jest brak rozdzielenia funkcji poszczególnych warstw. Materiał chroniący przed wodą opadową nie zastępuje paroizolacji, a izolacja cieplna nie pełni automatycznie funkcji zabezpieczenia przeciwpożarowego.
Problemem jest również wypełnianie przestrzeni montażowej dowolną pianą lub materiałem izolacyjnym. Produkt może nie być przeznaczony do temperatur występujących przy kominie ani umożliwiać jego ruchów.
Nieprawidłowe jest sztywne łączenie przewodu z konstrukcją bez elementów przeznaczonych do podparcia i stabilizacji. Komin nie powinien opierać się na pokryciu dachowym ani wisieć na przypadkowej obejmie.
Często pomijany jest także dostęp serwisowy. Zabudowanie komina bez pozostawienia możliwości kontroli utrudnia wykrycie wilgoci, przesunięcia lub uszkodzenia połączeń.
Błędem jest również montowanie paneli, szafek albo innych elementów bezpośrednio przy przewodzie. Instalacja powinna pozostać dostępna i posiadać wolną przestrzeń odpowiadającą wymaganiom jej konstrukcji.
Jak skontrolować przejście po zakończeniu montażu?
Kontrola powinna obejmować zarówno część wewnętrzną, jak i zewnętrzną. Należy sprawdzić osiowość przewodu, stabilność mocowań, stan połączeń oraz sposób wykonania przestrzeni wokół komina.
Od strony poddasza warto ocenić ciągłość izolacji i warstwy szczelnej. Nie powinny występować przypadkowe szczeliny, przez które powietrze może przedostawać się do konstrukcji.
Na dachu trzeba sprawdzić ukształtowanie obróbek, połączenie z pokryciem oraz możliwość odpływu wody. Szczególną uwagę należy zwrócić na stronę znajdującą się powyżej komina, gdzie najłatwiej gromadzą się zanieczyszczenia i śnieg.
Po uruchomieniu urządzenia warto obserwować zachowanie instalacji podczas nagrzewania i stygnięcia. Odgłosy, przesunięcia, zapach spalin lub pojawiająca się wilgoć mogą wskazywać na problem wymagający ponownej oceny.
Kontrola nie powinna kończyć się po pierwszym sezonie. Miejsce przejścia jest przez cały czas narażone na ruchy termiczne i warunki atmosferyczne. Regularna ocena pozwala wykryć uszkodzenie zanim wilgoć przedostanie się do głębszych warstw dachu.
Jak zaplanować trwałe i bezpieczne przejście komina?
Najpierw należy wybrać urządzenie grzewcze oraz instalację kominową dostosowaną do rodzaju paliwa i parametrów spalin. Dopiero wtedy można określić wymagany przekrój, sposób izolowania oraz miejsce prowadzenia przewodu.
Następnie trzeba skoordynować komin z konstrukcją stropu i dachu. Otwory powinny znaleźć się poza elementami nośnymi, a przewód należy prowadzić możliwie pionowo.
Kolejnym etapem jest zaprojektowanie szczegółów przejścia przez każdą warstwę. Osobno należy rozwiązać bezpieczeństwo termiczne, szczelność powietrzną, izolację cieplną i ochronę przed opadami.
Trzeba również uwzględnić rozszerzalność materiału oraz sposób przenoszenia ciężaru. Podpory, obejmy i elementy przejściowe powinny pełnić jasno określone funkcje.
Na końcu należy zapewnić dostęp do kontroli. Komin, obróbki i połączenia nie powinny zostać trwale ukryte za elementami, których demontaż wymagałby rozległych prac.
Dobrze wykonane przejście komina przez strop i dach nie jest pojedynczym detalem budowlanym. To układ kilku współpracujących rozwiązań, które muszą zachować swoje właściwości podczas nagrzewania, chłodzenia, opadów i wieloletniego użytkowania budynku.
